10. 仿真运行进阶指南#

10.1. 概述#

pulsar2 run 用于在 x86 平台上对 axmodel 模型进行 x86仿真推理计算，提前获取编译后的模型运行结果.

10.2. 仿真运行详解#

10.2.1. pulsar2 run#

本节介绍 pulsar2 run 命令完整使用方法.

pulsar2 run -h 可显示详细命令行参数:

usage: main.py run [-h] [--config] [--model] [--input_dir] [--output_dir]
                   [--list] [--random_input ] [--batch_size]
                   [--enable_perlayer_output ] [--mode] [--target_hardware]

optional arguments:
  -h, --help            show this help message and exit
  --config              config file path, supported formats: json / yaml /
                        toml / prototxt. type: string. required: false.
                        default:.
  --model               run model path, support ONNX, QuantAxModel and
                        CompiledAxmodel. type: string. required: true.
  --input_dir           model input data in this directory. type: string.
                        required: true. default:.
  --output_dir          model output data directory. type: string. required:
                        true. default:.
  --list                list file path. type: string. required: true.
                        default:.
  --random_input []     random input data. type: bool. required: false.
                        default: false.
  --batch_size          batch size to be used in dynamic inference mode, only
                        work for CompiledAxModel. type: int. required: false.
                        defalult: 0.
  --enable_perlayer_output []
                        enable dump perlayer output. type: bool. required:
                        false. default: false.
  --mode                run mode, only work for QuantAxModel. type: enum.
                        required: false. default: Reference. option:
                        Reference, NPUBackend.
  --target_hardware     target hardware, only work for QuantAxModel. type:
                        enum. required: false. default: AX650. option: AX650,
                        AX620E, M76H.

pulsar2 run 参数解释

--model

数据类型：string
是否必选：是
描述：推理仿真的模型路径，模型支持 ONNX, QuantAXModel 或者 AXModel 格式

--input_dir

数据类型：string
是否必选：是
描述：模型仿真输入数据文件所在的目录。

--output_dir

数据类型：string
是否必选：是
描述：模型仿真输出数据文件所在的目录。

--list

数据类型：string
是否必选：否
默认值：""
描述：若未指定，则直接从 input_dir 中读取仿真输入数据，仿真结果直接写到 output_dir 中。若指定了 list 文件路径，则文件中的每一行代表一次仿真，会在 input_dir / output_dir 下寻找以行内容命名的子目录，分别用于读取仿真输入和写出仿真结果。例如：当 list 指定的文件中有一行内容为 0，仿真输入数据文件在 input_dir/0 目录下，仿真结果在 output_dir/0 目录下。

--random_input

数据类型：bool
是否必选：否
默认值：false
描述：是否在 input_dir 中生成随机输入用于后续的仿真。

注意

仿真输入输出数据文件的命名方法。

import re

# 假设变量 name 代表模型输入名称
escaped_name = re.sub(r"[^a-zA-Z0-9_-]", "_", name)
file_name = escaped_name + ".bin"

--batch_size

数据类型：int
是否必选：否
默认值：0
描述：多 batch 仿真大小，仅支持 CompiledAxmodel。
- 当输入模型是非多 batch 编译出的模型时，循环运行 batch_size 次。
- 当输入模型是多 batch 编译出的模型时，会根据模型中包含的 batch 组合以及 batch_size 自动计算出仿真过程。

--enable_perlayer_output

数据类型：bool
是否必选：否
默认值：false
描述：仿真时，将中间层的输出保存到输出目录。

--mode

数据类型：enum
是否必选：否
默认值：Reference
描述：AX 算子的运行模式，仅支持 QuantAxModel。可选：Reference / NPUBackend。

--target_hardware

数据类型：enum
是否必选：否
默认值：AX650
描述：运行 AX 算子的目标后端实现，仅支持 QuantAxModel。当 mode 为 NPUBackend 时生效。

10.2.2. pulsar2-run-helper#

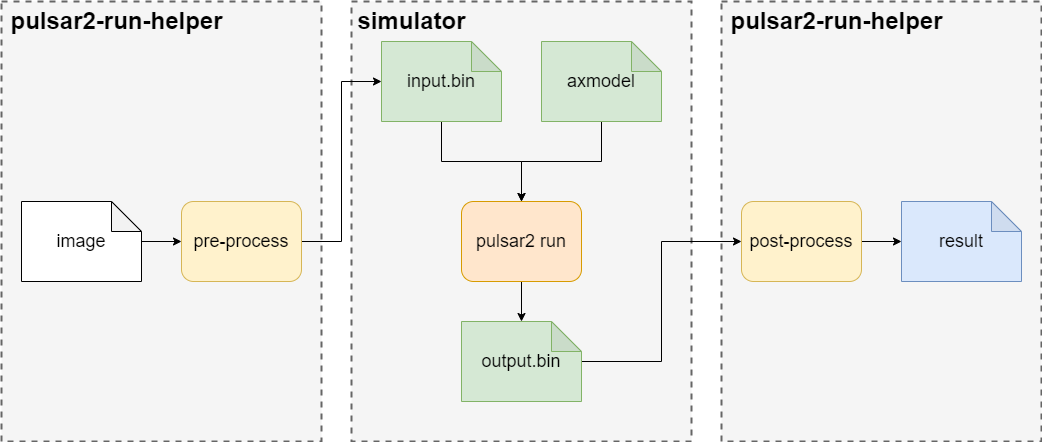

为了使用 pulsar2 run 模拟真实的上板运行结果，我们提供了 pulsar2-run-helper 工具实现网络模型运行依赖的输入、输出数据处理，指导用户实现以下功能。

将 jpg、 png 等格式的图片预处理成 pulsar2 run 命令参数 input_dir 所指定的格式；
解析 pulsar2 run 运行完成后输出到 output_dir 中的输出数据，实现分类、检测任务的后处理操作；
所以工具内容均由 python 脚本实现，便于算法工程师快速上手。

pulsar2-run-helper 获取方式及环境搭建请先参考《仿真运行》章节。

pulsar2-run-helper 目录说明如下：

root@xxx:/data/pulsar2-run-helper# tree -L 2
.
├── cli_classification.py     # 分类任务的数据处理参考脚本
├── cli_detection.py          # 检测任务的数据处理参考脚本
├── models
│   ├── mobilenetv2.axmodel   # 由 pulsar2 build 生成的 axmodel
│   └── yolov5s.axmodel
├── pulsar2_run_helper
│   ├── __init__.py
│   ├── pipeline
│   ├── postprocessing.py
│   ├── preprocessing.py
│   ├── utils
│   └── yolort
├── pyproject.toml
├── README.md
├── requirements.txt
├── setup.cfg
├── sim_images                # 仿真运行的图片
│   ├── cat.jpg
│   └── dog.jpg
├── sim_inputs                # 输入数据
├── sim_inputs
│   ├── 0
│   │   └── input.bin
│   └── input.bin
└── sim_outputs
    ├── 0
    │   └── output.bin
    └── output.bin

cli_classification 参数说明

root@xxx:/data# python3 pulsar2-run-helper/cli_classification.py -h
usage: CLI tools for pre-processing and post-processing. [-h] [--image_path IMAGE_PATH] --axmodel_path AXMODEL_PATH --intermediate_path INTERMEDIATE_PATH
                                                        [--output_path OUTPUT_PATH] [--crop_size CROP_SIZE] [--pre_processing] [--post_processing]

optional arguments:
  -h, --help            show this help message and exit
  --image_path IMAGE_PATH
                        The path of image file.
  --axmodel_path AXMODEL_PATH
                        The path of compiled axmodel.
  --intermediate_path INTERMEDIATE_PATH
                        The path of intermediate data bin.
  --output_path OUTPUT_PATH
                        The path of output files.
  --crop_size CROP_SIZE
                        Image size for croping (default: 224).
  --pre_processing      Do pre processing.
  --post_processing     Do post processing.

cli_detection 参数说明

root@xxx:/data/pulsar2-run-helper# python3 cli_detection.py --help
usage: CLI tools for pre-processing and post-processing. [-h] [--image_path IMAGE_PATH] --axmodel_path AXMODEL_PATH --intermediate_path INTERMEDIATE_PATH [--output_path OUTPUT_PATH]
                                                        [--letterbox_size LETTERBOX_SIZE] [--num_classes NUM_CLASSES] [--score_thresh SCORE_THRESH] [--nms_thresh NMS_THRESH]
                                                        [--pre_processing] [--post_processing]

optional arguments:
  -h, --help            show this help message and exit
  --image_path IMAGE_PATH
                        The path of image file.
  --axmodel_path AXMODEL_PATH
                        The path of compiled axmodel.
  --intermediate_path INTERMEDIATE_PATH
                        The path of intermediate data bin.
  --output_path OUTPUT_PATH
                        The path of output files.
  --letterbox_size LETTERBOX_SIZE
                        Image size for croping (default: 640).
  --num_classes NUM_CLASSES
                        Number of classes (default: 80).
  --score_thresh SCORE_THRESH
                        Threshold of score (default: 0.45).
  --nms_thresh NMS_THRESH
                        Threshold of NMS (default: 0.45).
  --pre_processing      Do pre processing.
  --post_processing     Do post processing.

10.3. 仿真运行示例#

以下示例中使用到的 mobilenetv2.axmodel 和 yolov5s.axmodel 获取方式：

参考《模型编译》章节自行编译生成；
从《开发板运行》章节中提及到的 demo_onboard.zip 中获取预编译好的版本。

10.3.1. MobileNetv2#

10.3.1.1. 输入数据准备#

root@xxx:/data/pulsar2-run-helper# python3 cli_classification.py --pre_processing --image_path sim_images/cat.jpg --axmodel_path models/mobilenetv2.axmodel --intermediate_path sim_inputs/0
[I] Write [input] to 'sim_inputs/0/input.bin' successfully.

10.3.1.2. 仿真模型推理#

root@xxx:/data/pulsar2-run-helper# pulsar2 run --model models/mobilenetv2.axmodel --input_dir sim_inputs --output_dir sim_outputs --list list.txt
Building native ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 100% 0:00:00
>>> [0] start
write [output] to [sim_outputs/0/output.bin] successfully
>>> [0] finish

10.3.1.3. 输出数据处理#

root@xxx:/data/pulsar2-run-helper# python3 cli_classification.py --post_processing --axmodel_path models/mobilenetv2.axmodel --intermediate_path sim_outputs/0
[I] The following are the predicted score index pair.
[I] 9.5094, 285
[I] 9.3773, 283
[I] 9.2452, 281
[I] 8.5849, 282
[I] 7.6603, 463

10.3.2. YOLOv5s#

10.3.2.1. 输入数据准备#

root@xxx:/data/pulsar2-run-helper# python3 cli_detection.py --pre_processing --image_path sim_images/dog.jpg --axmodel_path models/yolov5s.axmodel --intermediate_path sim_inputs/0
[I] Write [images] to 'sim_inputs/0/images.bin' successfully.

10.3.2.2. 仿真模型推理#

root@xxx:/data/pulsar2-run-helper# pulsar2 run --model models/yolov5s.axmodel --input_dir sim_inputs/ --output_dir sim_outputs/ --list list.txt
Building native ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 100% 0:00:00
>>> [0] start
write [326] to [sim_outputs/0/326.bin] successfully
write [370] to [sim_outputs/0/370.bin] successfully
write [414] to [sim_outputs/0/414.bin] successfully
>>> [0] finish

10.3.2.3. 输出数据处理#

root@xxx:/data/pulsar2-run-helper# python3 cli_detection.py --post_processing --image_path sim_images/dog.jpg --axmodel_path models/yolov5s.axmodel --intermediate_path sim_outputs/0
[I] Number of detected objects: 4
[I] 16: 92.62%, [182, 291, 411, 721]
[I]  2: 72.18%, [626, 101, 919, 231]
[I]  1: 59.62%, [212, 158, 760, 558]
[I]  7: 46.22%, [628, 101, 916, 232]
