npu trace 工具使用说明

4. npu trace 工具使用说明#

4.1. npu trace 简述#

  • npu 工具链编译过程中通过 task（NPU 硬件原子计算任务）间依赖关系和 cycle model 评估，模拟 npu 运行的推理性能分析工具

  • 以 json 文件存储，包含 task 及其依赖信息，对齐上板推理时间。

  • 对接离线通用的性能可视化分析工具 trace viewer (edge 浏览器地址栏输入 edge://tracing/ 或 chrome 浏览器地址栏输入 chrome://tracing) ，支持搜索功能

4.2. 获取trace.json 文件#

  • pulsar2 编译模型 ，增加编译选项 --compiler.npu_perf，当工具链会将 trace 信息保存到 ${output_dir}/compiler/debug/subgraph_npu_0/b1/trace.json``（其中 ``subgraph_npu_0 代表模型中的第一个 NPU 子图，b1 代表默认 batch 或者 batch 1 的子图）

  • tip : 增加编译选项 --debug.dump_frontend_graph， 工具链会将前端优化后的计算图 dump 到 ${output_dir}/frontend/optimzied_quant_axmodel.onnx。trace 中可以根据 task 的 Title 内容关联到 optimzied_quant_axmodel.onnx 中的算子名，便于用户更好的理解硬件计算流和算法图的对应关系。

    • optimzied_quant_axmodel.onnx 为 onnx 格式，支持 Netron 工具打开，计算图中算子为工具链前端转换后的 AX 算子

4.3. trace 功能描述#

4.3.1. trace 界面简述#

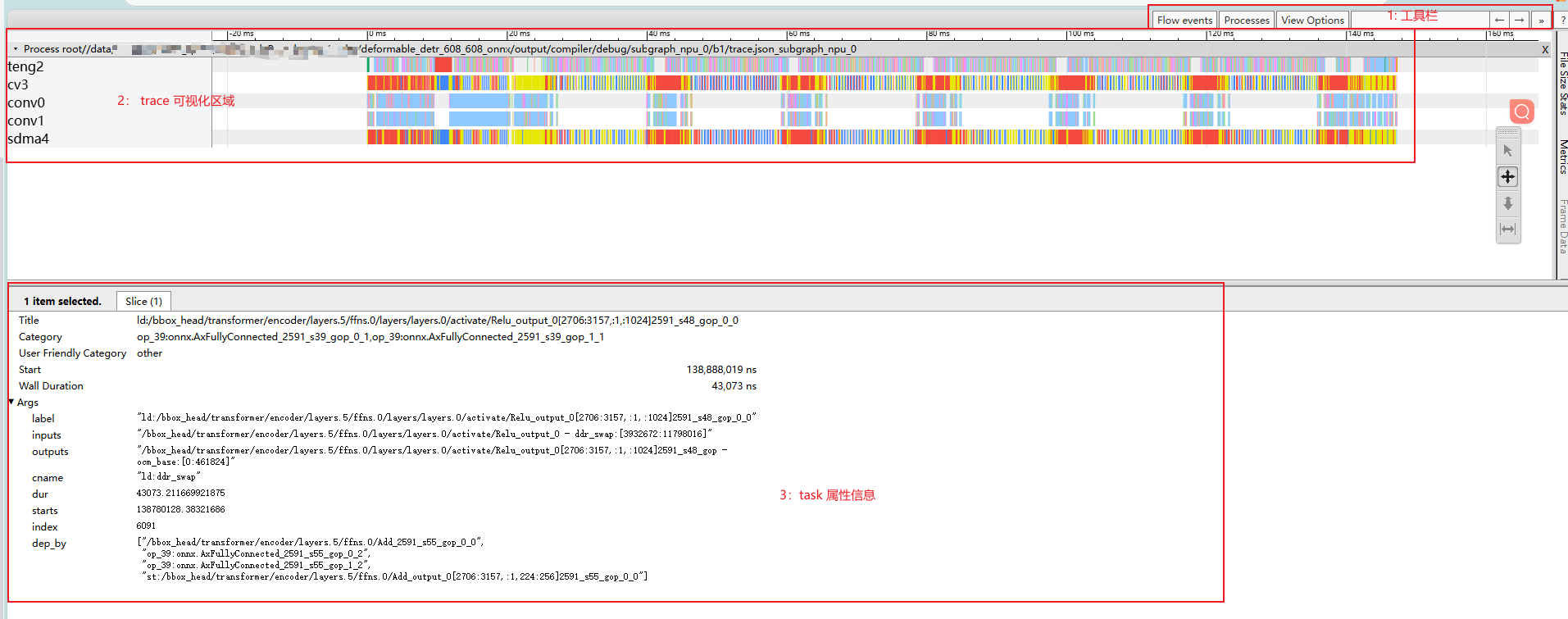

../_images/tracing_interface.png

  • trace.json 使用浏览器打开后，如上图所示

    • 工具栏：trace view 功能，可以通过 task label 检索 task 信息

    • trace 可视化区域：横轴为时间，纵轴为 npu IP。包含当前模型推理时间预估，不同 npu IP上的推理task展示

    • task 属性信息：在可视化区域点击具体 task，会在当前区域展示该task对应的详细信息

4.3.2. trace 可视化区域信息详述#

  • NPU IP 简述

    • teng： tensor-engine vector处理单元，主要用于多通道并行数据加速处理。

    • sdma：simple dma，主要用于DDR和OCM间的数据搬运。

    • cv：主要用于数据整形、数据搬运。

    • conv：卷积神经网络计算IP，主要用于卷积运算。

  • task 不同颜色对应的 task 信息含义

    • 红色：task 属性 cname "st:ddr_swap" - sdma/cv：将 OCM 数据换出到 ddr swap 区域 - teng：将当前 task 的计算结果直接写出到 ddr swap 区域

    • 蓝色：task 属性 cname "ld:ddr_swap" - 将计算数据从 ddr 读取到 OCM

    • 明黄色：task 属性 cname "ld:param" - 将模型权重从 ddr 读取到 OCM

    • 绿色：task 属性 cname "ld:input" - 将模型 intput 读取到 OCM

    • 橙色：task 属性 cname "st:output" - 将模型 output 写出到 ddr

    • 其他：未指定颜色、cname 的 task，普通计算任务

4.3.3. task 属性区域信息详述#

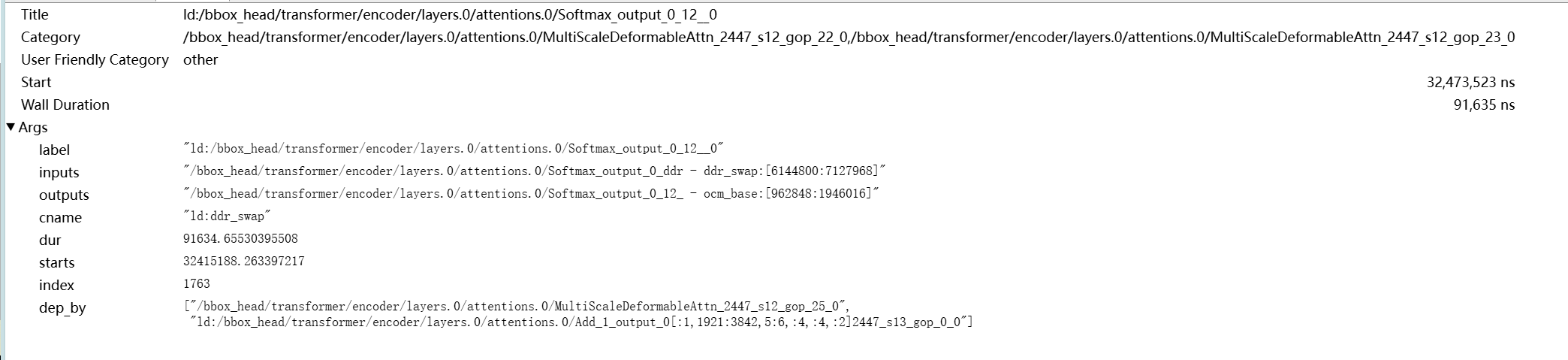

../_images/tracing_attrs.png

  • Title ：task 对应的 task label

    • 如上图所示，ld:/bbox_head/transformer/encoder/layers.0/attentions.0/Softmax_output_0_12__0 包含三部分

      • task prefix： "ld:"

        • 与算子 label 以 ":" 分隔。task 前缀一般常见：

          • ld: 该 task 包含 ddr 输入

          • st: 该 task 包含 ddr 输出

        • 普通计算任务，不包含 prefix

      • 算子 label： "/bbox_head/transformer/encoder/layers.0/attentions.0/Softmax_output"

        • 对应前端优化后的计算图<frontend/optimzied_quant_axmodel.onnx>上的算子 label，可以搜索到对应的算子信息

      • task postfix： "_0_12__0"

        • 算子 label 后 以 "_[数字]" 或 "_s[数字]" 如 "_123_123 " 或 "_s123_gop_123"

          • 通常为当前 task 在计算图中的 topo序 ID + 算子 tiler/slice 序号ID

          • 同一个算子需要切分成多个 task 时，增加后缀 用于该 task的唯一标识

  • Category ：当前 task 依赖的 task 名称 - "," 分隔表示依赖多个 job

  • Start ：task 开始时间

  • Wall Duration ：task 执行耗时

  • Args.label ：同 Title

  • Args.inputs ：task 输入 tensor names - "," 分隔表示需要多输入

  • Args.outputs ：task 输出 tensor names

  • Args.cname ：task color name，对应不同的颜色标签，详见 "trace 可视化区域信息详述" 中的颜色描述

  • Args.dur ：同 Wall Duration

  • Args.starts ：同 Start

  • Args.dep_by ： 依赖当前 task 的 task name

4.4. 常见问题分析#

4.4.1. ddr swap 过多引起的性能下降#

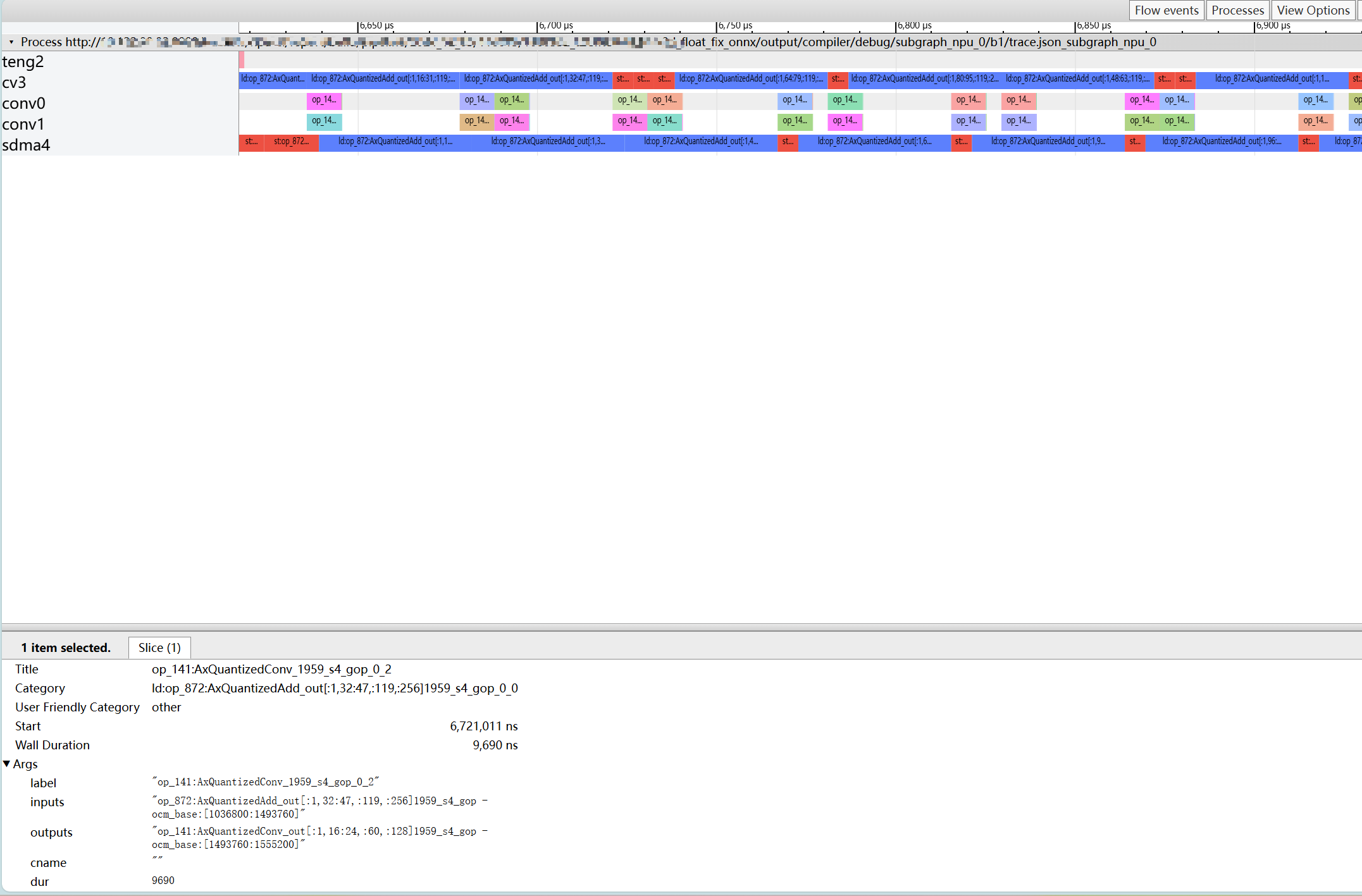

../_images/tracing_exp1.png

  • 如上图所示，cv、sdma 上存在大量的 ld、st 的 ddr swap 任务，导致 conv 上计算任务不能连续执行，即为 ddr swap 过多引起的性能下降

4.4.2. 算子非最优实现导致的性能瓶颈#

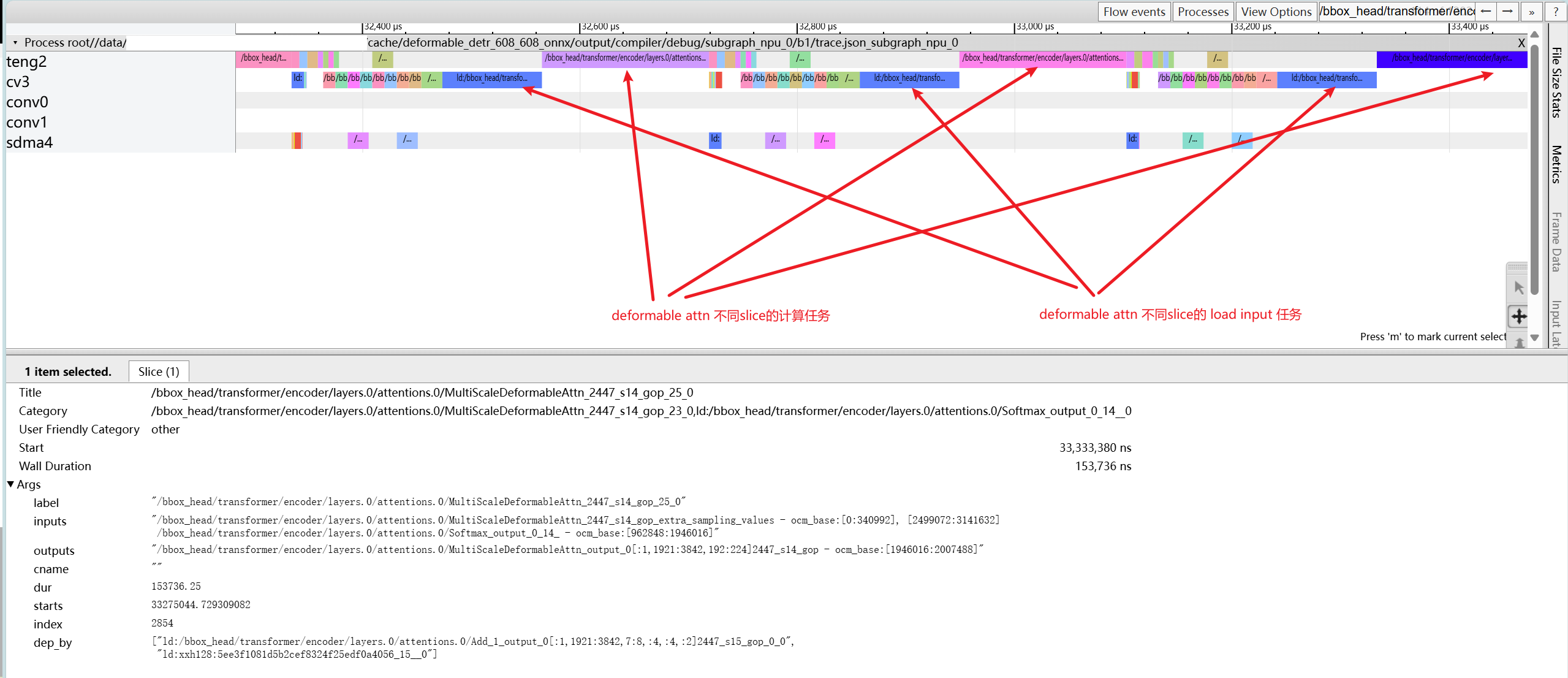

../_images/tracing_exp2.png

  • 如上图所示 conv 为空闲状态，cv、teng 处于串行状态，查看算子属性信息可以发现，算子 MultiScaleDeformableAttn 不同 slice 的 ld 和 comute 没有并行起来，说明该算子实现需要优化 slice 实现。或者在 onnx 上图手术，将该算子手动切分成更小的 slice，提升并行度
