2. Pulsar2 工具链概述#

2.1. 简介#

Pulsar2 由 爱芯元智 自主研发 的 all-in-one 新一代神经网络编译器, 即 转换、 量化、 编译、 异构 四合一, 实现深度学习神经网络模型 快速、 高效 的部署需求. 针对新一代 AX6、M7、M5 系列芯片（AX615、AX630C、AX637、AX620Q、AX650A、AX650N、M76H、M57H 等）特性进行了深度定制优化, 充分发挥片上异构计算单元(CPU+NPU)算力, 提升神经网络模型的产品部署效率.

特别说明：

  • 工具链文档中的提示说明

    • Note: 注释内容，对某些专业词做进一步解释说明

    • Hint: 提示内容，提醒用户确认相关信息

    • Attention: 注意内容，提醒用户对工具配置的相关注意事项

    • Warning: 告警内容，提醒用户注意工具链的正确使用方法。如果客户没有按Warning提示内容进行使用，有可能会出现错误结果。

  • 工具链文档中的命令兼容车载芯片，例如 Pulsar2 支持 M76H

  • 工具链文档中的 示例命令、 示例输出 均基于 AX650 进行展示

  • 具体芯片的算力配置，以芯片SPEC为准

Pulsar2 工具链核心功能是将 .onnx 模型编译成芯片能解析并运行的 .axmodel 模型.

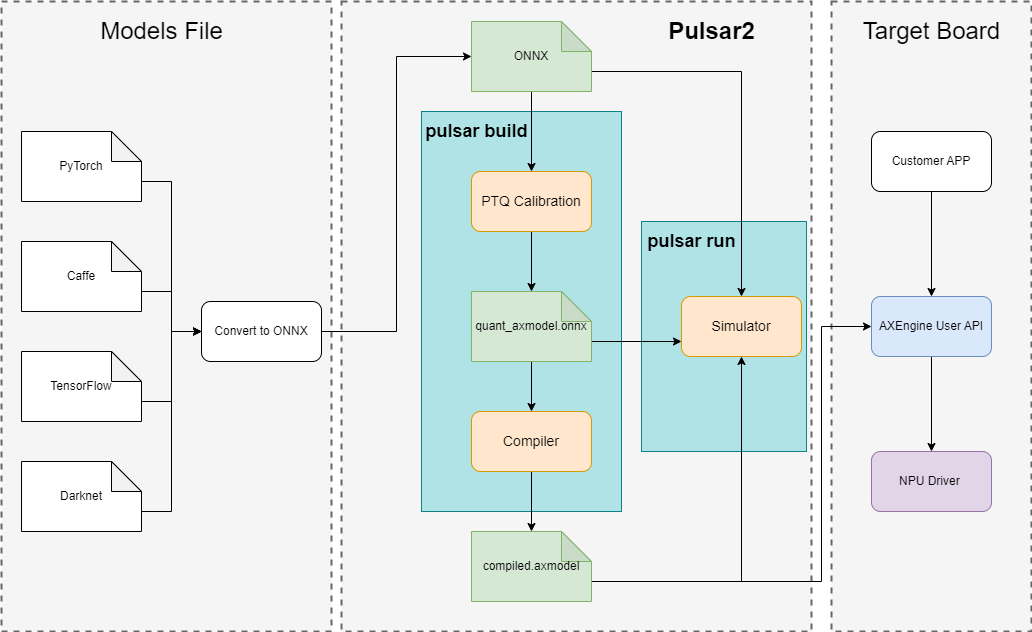

部署流程

pipeline

2.2. 虚拟 NPU 介绍#

pipeline

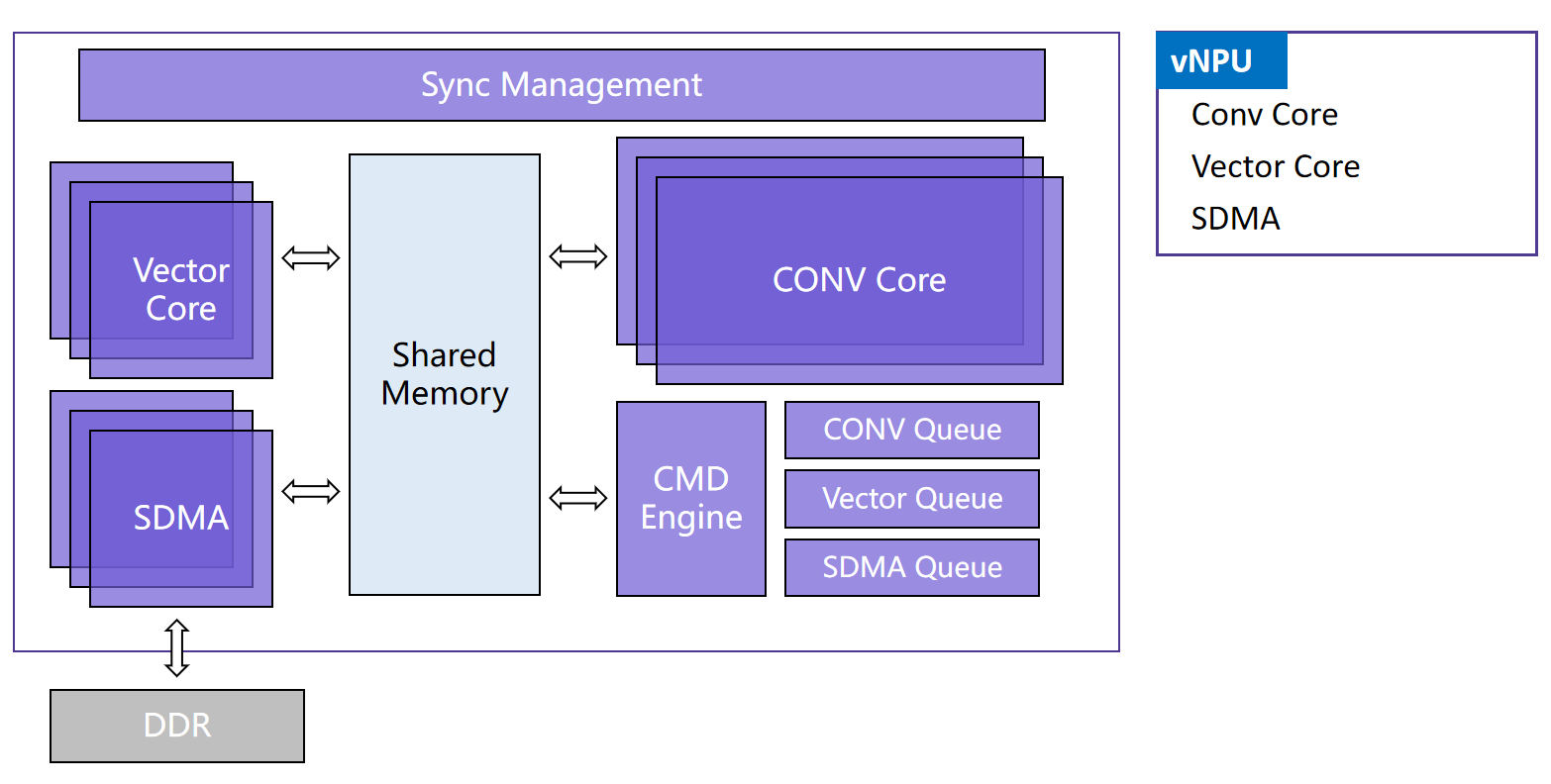

AX650 和 M76H NPU 主要由 3 个 Conv 卷积计算核，3 组向量 Vector 计算核组成。这些 Conv 和 Vector 计算核按照 1:1 的比例分配，划分为 3 组 vNPU。

  • 在运行时，通过 AXEngine API 可以设置 NPU 的工作模式，灵活的对 vNPU 进行分组，可以设置为 1 + 1 + 1 的三个对称 vNPU 模式，或者 2 + 1 的大小 vNPU 模式，也可以设置为 3 的大算力单 vNPU 模式。

  • 在转换模型时，可以根据需求灵活的指定模型推理所需的 vNPU 数量（详细信息请查看 pulsar2 build 的 --npu_mode 参数）。当模型部署到芯片平台上加载时，AXEngine 可以根据当前设置的 NPU 工作模式将模型分配到对应算力的 vNPU 之上运行。

pipeline

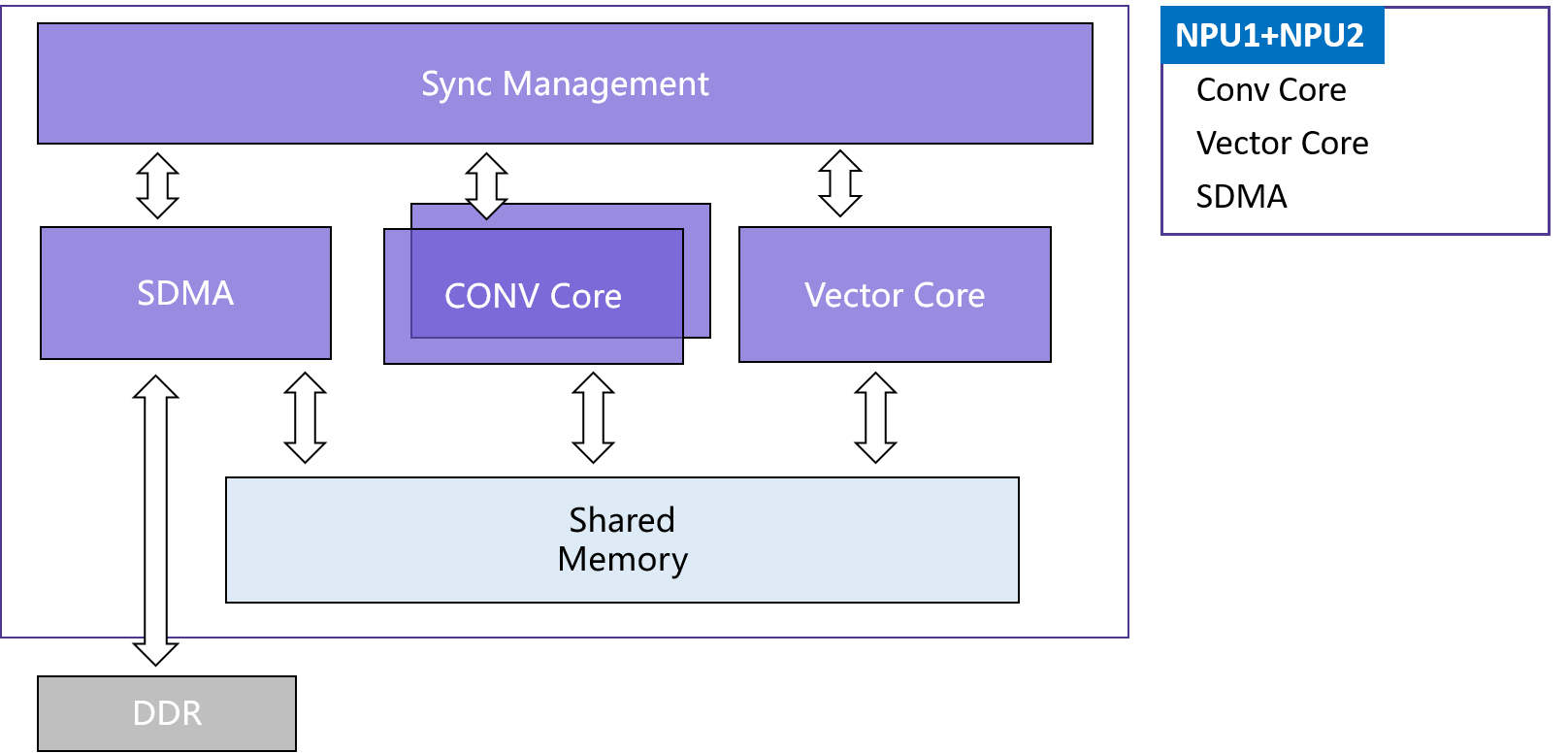

AX630C、AX620Q 采用双核 NPU 设计，根据 AI-ISP 是否启用划分成两种工况分配给用户不同算力。

  • 在转换模型时，需根据实际业务中 AI-ISP 的工况显式配置用户模型的 NPU 工作模式（详细信息请查看 pulsar2 build 的 --npu_mode 参数）。

  • AX630C、AX620Q 中的 NPU 模块均采用爱芯元智 通元4.0 NPU 引擎，后续章节使用 AX620E 简化目标硬件平台指定。

pipeline

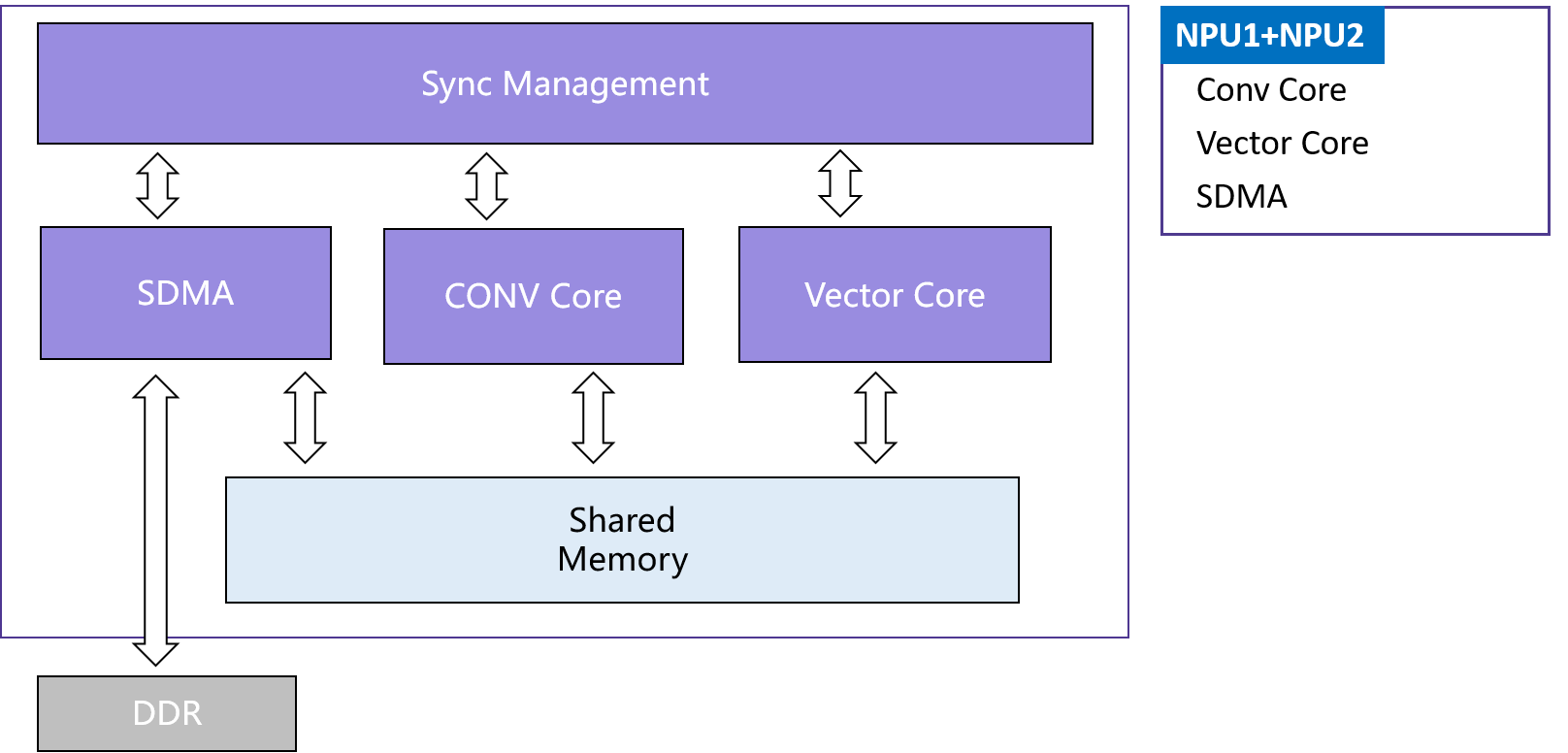

AX615 采用双核 NPU 设计，根据 AI-ISP 是否启用划分成两种工况分配给用户不同算力。

  • 在转换模型时，需根据实际业务中 AI-ISP 的工况显式配置用户模型的 NPU 工作模式（详细信息请查看 pulsar2 build 的 --npu_mode 参数）。

  • AX615 中的 NPU 模块均采用爱芯元智 通元6.0 NPU 引擎，后续章节使用 AX615 简化目标硬件平台指定。

2.3. 后续章节内容引导#

  • Section3: 本章介绍使用 NPU 工具链进行模型转换和部署的软硬件环境准备和安装。如何在不同系统环境下安装 Docker 并启动容器

  • Section4：本章介绍 NPU 工具链在爱芯 AX650（包括AX650A，AX650N，M76H） 芯片平台上的基本应用流程

  • Section5：本章介绍 NPU 工具链在爱芯 AX620E（包括AX620Q，AX630C） 芯片平台上的基本应用流程

  • Section6：本章介绍 NPU 工具链在爱芯 AX615 芯片平台上的基本应用流程

  • Section7：本章介绍 NPU 工具链在爱芯 M57 芯片平台上的基本应用流程

  • Section8：本章为模型转换的进阶说明，即详细介绍如何利用 Pulsar2 Docker 工具链将 onnx 模型转换为 axmodel 模型

  • Section9: 本章为模型仿真的进阶说明，即详细介绍如何使用 axmodel 模型在 x86 平台上仿真运行并衡量推理结果与 onnx 推理结果之间的差异度(内部称之为 对分)

  • Section10: 本章为模型上板运行的进阶说明，即详细介绍如何上板运行 axmodel 得到模型在爱芯SOC硬件上的推理结果

  • Section11: 本章对模型转换编译过程使用的配置文件进行详细说明

  • Section12: Caffe AI 训练平台导出的模型不是NPU工具链支持的 onnx 格式，需要一个工具把 Caffe 模型转换成 onnx 模型。本章介绍这个模型转换工具的使用方法。

  • Section13: 本章为模型板上速度和精度测试工具的使用说明

  • Section14: 本章为 QAT 4W8F 的简略使用说明

  • Section15: 本章为 NPU 工具链功能安全符合性的声明

  • 附录：文档附录部分包括算子支持列表、精度调优建议

备注

所谓 对分, 即对比工具链编译前后的同一个模型不同版本 (文件类型) 推理结果之间的误差。
